इलेक्ट्रॉनिक्स विनिर्माण के लिए निरंतर एनीलिंग फाइन कॉपर वायर ड्रॉइंग मशीन

1. तकनीकी पैरामीटर:

2आवेदनः

ठीक तांबे के तार खींचने वाली मशीन बिजली के तार, दूरसंचार, इलेक्ट्रॉनिक्स आदि जैसे विभिन्न अनुप्रयोगों में उपयोग किए जाने वाले पतले तांबे के तारों के उत्पादन में महत्वपूर्ण भूमिका निभाती है।इन मशीनों की सटीकता और दक्षता उद्योग के मानकों को पूरा करने वाले उच्च गुणवत्ता वाले तारों का उत्पादन करने के लिए महत्वपूर्ण है.

3विवरण:

ठीक तांबे के तार खींचने की मशीन एक विशेष उपकरण है जिसका उपयोग सटीक व्यास के साथ पतले तांबे के तारों के उत्पादन की विनिर्माण प्रक्रिया में किया जाता है।यहाँ इसके प्रमुख घटकों और कार्यक्षमता का एक विवरण है:

वायर फीडिंग मैकेनिज्मः प्रक्रिया एक फीडिंग मैकेनिज्म से शुरू होती है जो प्रारंभिक सामग्री, आमतौर पर एक तांबे की छड़ी या तार को ड्राइंग मशीन में पहुंचाता है।यह तंत्र ड्राइंग प्रक्रिया के लिए सामग्री की निरंतर और नियंत्रित आपूर्ति सुनिश्चित करता है.

ड्रॉइंग डाइः मशीन का मूल क्रम में व्यवस्थित ड्राइंग डाइ की एक श्रृंखला है।ये मोल्ड टंगस्टन कार्बाइड या हीरे जैसी कठोर सामग्री से बने होते हैं और तांबे के तार के व्यास को धीरे-धीरे कम करने के लिए सटीक रूप से मशीनीकृत होते हैं क्योंकि यह उनके माध्यम से गुजरता हैप्रत्येक क्रमिक मरने से तार का व्यास तब तक कम हो जाता है जब तक कि वांछित ठीक गेज प्राप्त नहीं हो जाता।

ड्रॉइंग कैपस्टान: ड्रॉइंग ड्रम या कैपस्टान का उपयोग कॉपर वायर को ड्रॉइंग मोर्स के माध्यम से खींचने के लिए किया जाता है।ये कैपस्टान आमतौर पर मोटर चालित होते हैं और ड्राइंग प्रक्रिया के दौरान इसके विस्तार और व्यास में कमी को नियंत्रित करने के लिए तार पर सटीक तनाव डाल सकते हैं.

शीतलन और स्नेहन प्रणालीः रेखांकन तार और रेखांकन मर के बीच घर्षण के कारण गर्मी उत्पन्न करता है।एक शीतलन और स्नेहन प्रणाली तार के यांत्रिक गुणों को बनाए रखने और अति ताप को रोकने के लिए आवश्यक हैघर्षण को कम करने और गर्मी को दूर करने के लिए ड्रॉइंग डाई के माध्यम से जाने पर तार पर स्नेहक या शीतल पदार्थ लगाए जाते हैं।

तनाव नियंत्रण प्रणाली: एक तनाव नियंत्रण प्रणाली यह सुनिश्चित करती है कि ड्रॉइंग मोल्ड के माध्यम से तार को उपयुक्त तनाव स्तर पर खींचा जाए। इस प्रणाली में सेंसर, फीडबैक तंत्र शामिल हो सकते हैंऔर ड्राइंग प्रक्रिया के दौरान लगातार तनाव बनाए रखने के लिए मोटर चालित समायोजन.

स्पूलिंग तंत्र: एक बार जब तार वांछित व्यास तक पहुँच जाता है, तो इसे भंडारण और आगे के प्रसंस्करण के लिए एक स्पूल या रील पर घुमाया जाता है।घुमावदार तंत्र मोटर चालित और घुमावदार तार पर समान घुमाव और उचित तनाव सुनिश्चित करने के लिए ड्राइंग प्रक्रिया के साथ सिंक्रनाइज़ किया जा सकता है.

नियंत्रण कक्ष: मशीन आमतौर पर एक नियंत्रण कक्ष से लैस होती है जो ऑपरेटरों को तार तनाव, खींचने की गति, स्नेहक प्रवाह दर,और तापमानउन्नत मशीनों में सटीक और स्वचालित संचालन के लिए कम्प्यूटरीकृत नियंत्रण प्रणाली हो सकती है।

सुरक्षा सुविधाएँ: आपातकालीन स्टॉप बटन, इंटरलॉक और गार्ड जैसे सुरक्षा सुविधाएँ ऑपरेटरों को मशीन के संचालन से जुड़े खतरों से बचाने के लिए आवश्यक हैं, जिसमें चलती भाग शामिल हैं,उच्च तनाव, और गर्मी उत्पादन।

4अक्सर पूछे जाने वाले प्रश्न:

प्रिय ग्राहकों, वहाँ coppr रॉड टूटने मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी प्राप्त करना चाहते हैंः

1. इनलेट और आउटलेट तार का व्यास

2. क्या आपको ऑनलाइन एनीलेटर की आवश्यकता है

3. लेने की विधिः स्पूल स्पाइल या कॉइलर?

4. स्पूल स्लिबिन/वायर बास्केट का आयाम आरेख

शुभकामनाएँ।

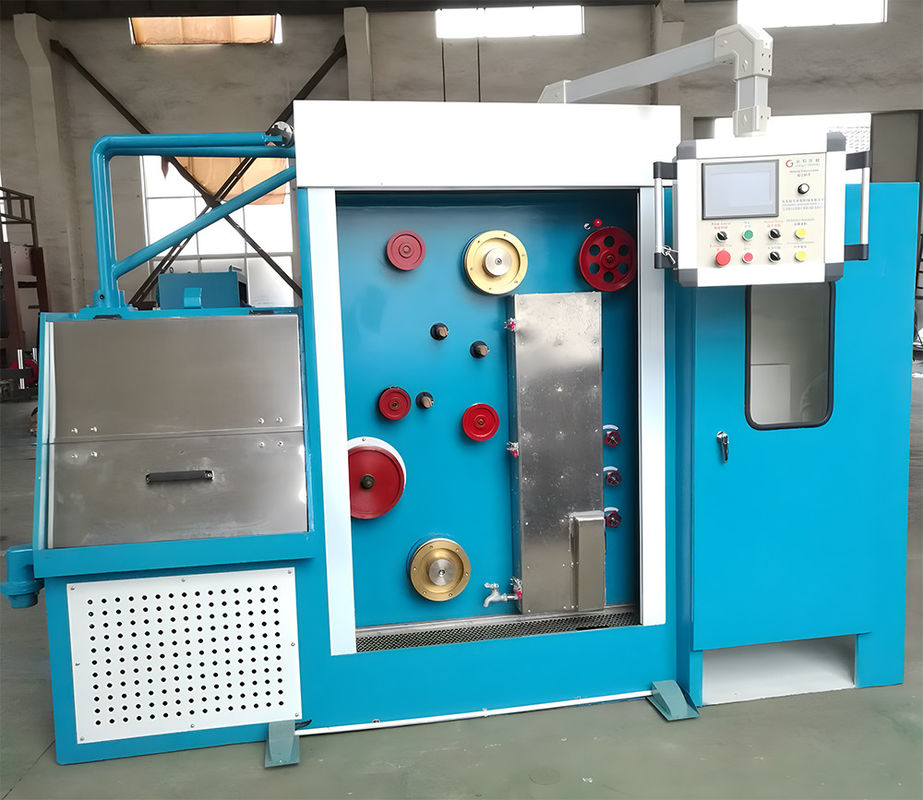

5. संदर्भ तस्वीरें
