एक्सट्रूज़न मोल्ड

केबल एक्सट्रूज़न मोल्ड, जिसे एक मरने या एक्सट्रूज़न मरने के रूप में भी जाना जाता है, केबल विनिर्माण प्रक्रिया में एक महत्वपूर्ण घटक है।इसका उपयोग तन्यता मशीनों में पिघली हुई सामग्री (जैसे पॉलिमर या धातु) को वांछित केबल संरचना में आकार देने के लिए किया जाता हैमोल्ड केबल के क्रॉस सेक्शन के आकार और आयामों को परिभाषित करता है, जिससे अंतिम उत्पाद में स्थिरता और सटीकता सुनिश्चित होती है।

केबल एक्सट्रूज़न मोल्ड के मुख्य घटक:

मरने का सिर:

डाई हेड मोल्ड का वह भाग है जहां केबल बनाने के लिए पिघली हुई सामग्री को मजबूर किया जाता है।

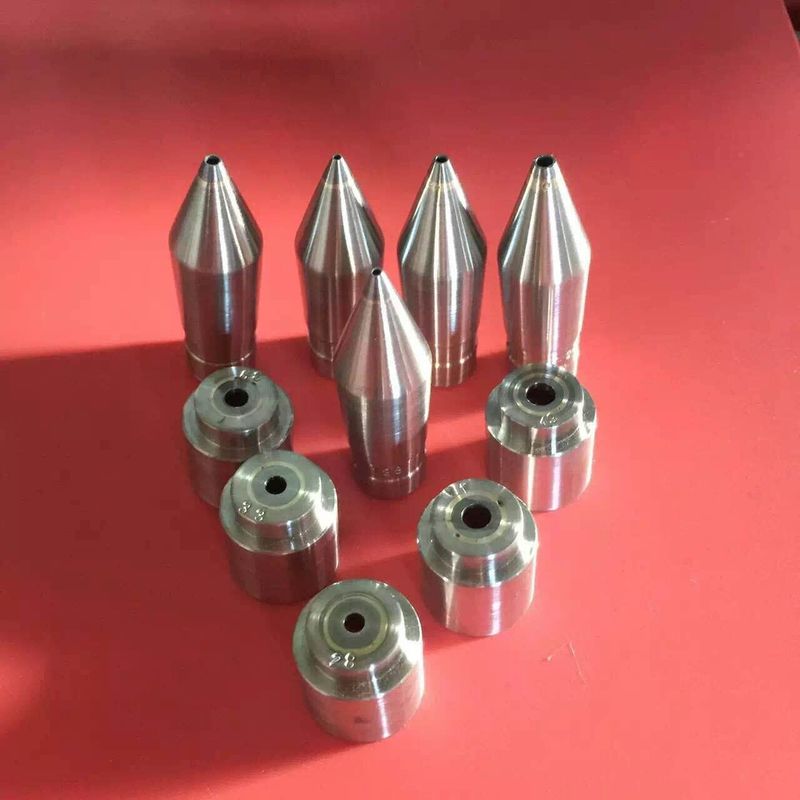

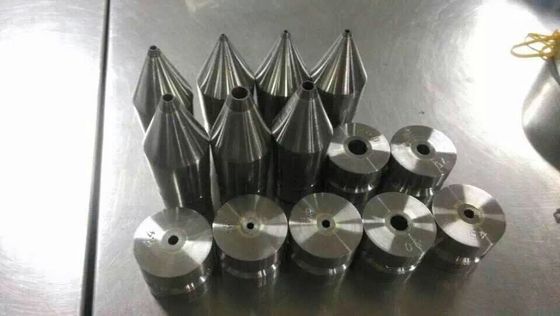

इसमें आमतौर पर एक टिप (मंड्रेल) और एक डाई (बाहरी अंगूठी) होती है जो सामग्री को आकार देने के लिए एक साथ काम करती है।

टिप (मण्डल):

टिप डाई का आंतरिक भाग है जो केबल के कोर को आकार देता है (जैसे, कंडक्टर या आंतरिक इन्सुलेशन परत) ।

यह एक्सट्रूडेड सामग्री के आंतरिक व्यास को निर्धारित करता है।

डाई (बाहरी अंगूठी):

मोल्ड का बाहर का हिस्सा है जो केबल की बाहरी सतह को आकार देता है।

यह एक्सट्रूडेड सामग्री के बाहरी व्यास और सतह परिष्करण को निर्धारित करता है।

मार्गदर्शन प्रणाली:

यह कंडक्टर या कोर के उचित संरेखण को सुनिश्चित करता है क्योंकि यह मर के माध्यम से गुजरता है।

एक्सट्रूडेड परत में विषमता या असमान मोटाई को रोकता है।

शीतलन प्रणाली:

बाहर निकालने के बाद, पिघली हुई सामग्री को ठंडा किया जाता है ताकि इसे अंतिम आकार में ठोस किया जा सके।

शीतलन जल स्नान या वायु शीतलन प्रणाली के माध्यम से प्राप्त किया जा सकता है।

केबल एक्सट्रूज़न मोल्ड के प्रकार:

ट्यूबिंग डाईः

खोखले ट्यूबों को बाहर निकालने के लिए प्रयोग किया जाता है, जैसे केबल इन्सुलेशन या जैकेटिंग।

एकल-परत या बहु-परत एक्सट्रूज़न प्रक्रियाओं में आम है।

दबाव मर जाता है:

का उपयोग सामग्री की एक परत (जैसे, इन्सुलेशन या आवरण) को सीधे एक कंडक्टर या कोर पर लागू करने के लिए किया जाता है।

परतों के बीच तंग आसंजन सुनिश्चित करता है।

स्क्रीन चेंजरः

अक्सर पिघले हुए पदार्थ से अशुद्धियों को फ़िल्टर करने के लिए एक्सट्रूज़न सिस्टम में एकीकृत किया जाता है।

सह-बाहर निकालने के लिए मर जाता हैः

बहु-परत केबलों के लिए प्रयोग किया जाता है जहां विभिन्न सामग्रियों को एक साथ बाहर निकाला जाता है (जैसे, इन्सुलेशन और जैकेटिंग) ।

एक्सट्रूज़न मोल्ड के लिए प्रयुक्त सामग्रीः

उपकरण स्टील: उच्च शक्ति और पहनने के प्रतिरोधी, उच्च मात्रा में उत्पादन के लिए उपयुक्त।

कार्बाइडः अत्यंत कठोर और टिकाऊ, घर्षण सामग्री के लिए आदर्श।

स्टेनलेस स्टीलः संक्षारण प्रतिरोधी और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त।

पोलीमर कोटिंग्सः घर्षण को कम करने और सामग्री प्रवाह में सुधार करने के लिए लागू किया जाता है।

केबल एक्सट्रूज़न मोल्ड डिजाइन में प्रमुख विचारः

सामग्री प्रवाह:

मोल्ड को पिघले हुए पदार्थ के समान प्रवाह को सुनिश्चित करना चाहिए ताकि हवा की जेब या असमान मोटाई जैसे दोषों से बचा जा सके।

थर्मल मैनेजमेंटः

मोल्ड को उच्च तापमान का सामना करना पड़ता है और लगातार एक्सट्रूज़न बनाए रखने के लिए गर्मी को प्रभावी ढंग से फैलाना पड़ता है।

परिशुद्धता सहिष्णुताः

केबल के इच्छित विनिर्देशों को प्राप्त करने के लिए डाई और टिप के आयामों को सटीक होना चाहिए।

रखरखाव में आसानी:

मोल्ड को साफ करना और बनाए रखना आसान होना चाहिए ताकि डाउनटाइम कम हो सके।

एक्सट्रूज़न उपकरण के साथ संगतताः

मोल्ड को विशेष एक्सट्रूज़न मशीन और प्रक्रिया मापदंडों के साथ संगत होना चाहिए।

केबल एक्सट्रूज़न मोल्ड के अनुप्रयोग:

इन्सुलेशनः कंडक्टरों पर इन्सुलेटिंग परतें (जैसे पीवीसी, एक्सएलपीई) लगाना।

जैकेटिंगः केबलों में सुरक्षा की बाहरी परतें जोड़ना।

कोटिंगः केबलों पर विशेष कोटिंग्स (जैसे, लौ प्रतिरोधी, यूवी प्रतिरोधी) लगाना।

मल्टी-लेयर केबलः इन्सुलेशन और आवरण की कई परतों के साथ जटिल केबलों का उत्पादन।
