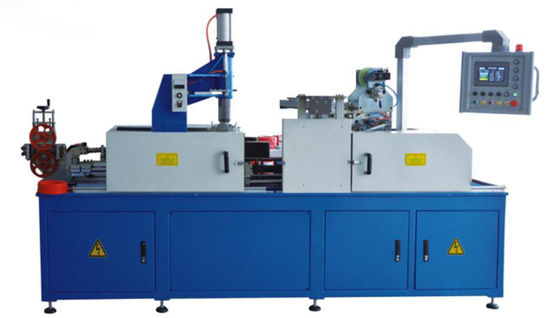

कम वोल्टेज केबल के लिए स्वचालित केबल रोलिंग और फिल्म रैपिंग पैकिंग मशीन

1विशेषताएं:

1.1 यह पे-ऑफ मशीन द्वारा आपूर्ति की जा सकती है या सीधे एक्सट्रूज़न मशीन से जुड़ी जा सकती है।
1.2 कॉइल की उत्पादन गति लगभग 2 कॉइल प्रति मिनट है (उदाहरण के लिए, BV2.5mm2 100m/कॉइल) ।

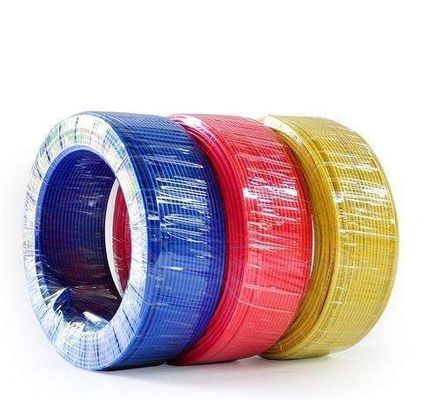

1.3 घुमाव के बाद, कोइल को स्वचालित रूप से पैकेज और लेबल करने के लिए फिल्म रैपिंग मशीन में डाला जाता है।
1.4 स्वचालित रूप से फिल्म लपेटने के बाद, यह स्वचालित रूप से धक्का तंत्र द्वारा कन्वेयर तक पहुंचाया जाता है, मैन्युअल ऑपरेशन की आवश्यकता नहीं है।
1.5 यह मशीन सर्वो मोटर केबल प्रणाली को अपनाती है, और कॉइल वाइंडिंग सुंदर है।
1.6 ऑपरेशन टच स्क्रीन पर किया जाता है, और ऑपरेशन अनुकूल और सुविधाजनक है.
1.7 माइक्रोकंप्यूटर मेमोरी 99 विभिन्न तार वॉल्यूम विनिर्देशों को स्टोर कर सकती है, जब आपको उत्पाद विनिर्देशों को बदलने की आवश्यकता होती है,
1.8 जब तक संग्रहीत विनिर्देश डेटा पढ़ा जाता है, तब तक इसे फिर से दर्ज किए बिना तुरंत उत्पन्न किया जा सकता है।
1.9 इस मशीन में एक स्वचालित त्रुटि पता लगाने का कार्य है जो ऑपरेटर को चेतावनी देता है जब कोई समस्या होती है।

2. तकनीकी पैरामीटर:

3.घुमावदार भाग का विनिर्देश:

3.1 मीटर भागः

ऊपरी और निचले पहियों में से प्रत्येक में मीटरिंग डिवाइस होता है, जिसमें लंबाई की गणना करने के लिए एक सटीक एन्कोडर (Encoder) का उपयोग किया जाता है, जिसे सेंटीमीटर तक गणना की जा सकती है।मीटरिंग व्हील एल्यूमीनियम मिश्र धातु से बना है, ऊपरी पहिया पर सिरेमिक हार्डिंग उपचार किया गया है, और निचले पहिया पर उत्कृष्ट गोंद लगाया गया है, जो केबल को नुकसान नहीं पहुंचाएगा।डिवाइस केबल के पंपिंग से रोकने के लिए एक तरफा असर से लैस है.

3.2 घुमावदार सिरः

क्षैतिज घुमाव को स्वचालित रूप से खोलने और बंद करने के लिए वायवीय धक्का देने वाले द्वारा नियंत्रित किया जाता है।

जब निर्धारित लंबाई पूरी हो जाती है, तो घुमाव स्वचालित रूप से बंद हो जाता है। इस समय, घुमावदार सिर लंबवत रूप से वापस ले लिया जाएगा।यह बिना धागे को कसने और कॉइल को चिपकाने के बिना मोल्ड को हटाना आसान है.

3.3 केबल व्यवस्था प्रणालीः

प्रणाली को पूरी तरह से कंप्यूटर द्वारा नियंत्रित किया जाता है, जो सर्वो मोटर और बॉल गाइड स्क्रू द्वारा संचालित होता है।

परिशुद्धता डिकोडर मुख्य मोटर के साथ सर्वो मोटर को सिंक्रनाइज़ करने के लिए मुख्य मोटर चलने के संकेत को प्राप्त करता है और केबल आंदोलन अधिक समन्वित होता है, और कॉइल अधिक सुंदर होता है।

3.4 कटर:

डोर प्रकार का कटर सेट लंबाई पूरी होने पर स्वचालित रूप से केबल काटता है। विशेष स्टील और वैक्यूम गर्मी उपचार से बना SKD-11 के साथ डबल कटर, इसे कठिन और लंबा बनाने के लिए।

3.5 हाथ स्थानांतरण तंत्रः

केबल को लपेटने के बाद, धागा पकड़ने की तंत्र को कॉइल से चिपकेगा और स्वचालित रूप से इसे लपेटने और लपेटने के लिए कोटिंग डिवाइस में स्थानांतरित कर देगा, ताकि रोल,लेबल और कोटिंग प्रक्रिया पूरी तरह से स्वचालित किया जा सकता हैजब कोई अपशिष्ट लाइन होती है, तो इसे मैन्युअल रूप से हस्तक्षेप किया जा सकता है। गैर-स्टॉप पैकेजिंग प्राप्त करने के लिए सीधे अपशिष्ट लाइन को हटा दें।

3.6 नियंत्रण कक्ष:

एचएमआई नियंत्रण प्रणाली स्क्रीन पर प्रत्यक्ष स्पर्श संचालन के लिए अधिक सुविधाजनक है।

केंद्रीय कंप्यूटर नियंत्रण प्रणाली कॉइल की गति, कॉइल की लंबाई, चेतावनी प्रणाली, लाइन गति समायोजन, संकेतक प्रकाश, आपातकालीन स्टॉप और रीसेट को नियंत्रित करती है।

जब मशीन चल रही होती है, तब भी उपयोगकर्ता लंबाई, तार व्यास, गति और अन्य डेटा बदल सकते हैं, और स्क्रीन पर गति, लंबाई और पूरी मशीन की कार्रवाई की निगरानी की जा सकती है।

3.7 ड्राइव मोटर:

घुमाव प्रणालीः 7.5HP * 4P एसी मोटर + वेक्टर नियंत्रण इन्वर्टर।

केबल प्रणालीः 400W सर्वो मोटर + सर्वो ड्राइव।

होल्ड लाइन ट्रांसफरः 400W सर्वो मोटर + सर्वो ड्राइव

4फिल्म रैपिंग मशीन का विनिर्देश:

4.1 पैक किए हुए कॉइल का वजनः 35 किलोग्राम तक।

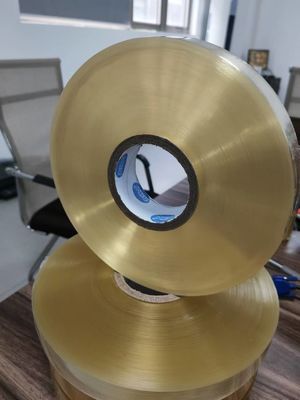

4.2 पीवीसी पीई पीपी फिल्म का आकारः मोटाई 0.05mm ~ 0.07mm * चौड़ाई 40mm ~ 45mm.
4.3 फिल्म रोल लोड करने की विधिः वायवीय clamping.
4.4 पीवीसी/पीई फिल्म का उपयोग पैकेज को उच्च गति से लपेटने के लिए किया जाता है।
4.5 यह एक एसी मोटर द्वारा संचालित होता है और एक चिकनी और चिकनी घुमावदार होता है।
4.6 क्लैंप आर्म के आकार को समायोजित करें और इसे तेज़ और सुविधाजनक बनाने के लिए मैन्युअल समायोजन का प्रयोग करें.

5फिल्म लिपटे की यांत्रिक संरचनाः

5.1 सी-रिंग:

सी-रिंग को टाइमिंग बेल्ट द्वारा चलाया जाता है, सी-रिंग बिना फिसलते हुए चलता है, और पैकेज स्थिर और शांत है।

विशेष इस्पात से बने, सी-रिंग के आंतरिक और बाहरी रोलर्स को बेहतर रबर से कवर किया गया है, जो पहनने में आसान नहीं है, ऑपरेशन को गोल रखता है और इसकी सेवा जीवन लंबी है,और अधिभार सुरक्षा से सुसज्जित हैमोटर जलना आसान नहीं है।

5.2 कटर:

वायवीय कटर प्रणाली को अपनाता है, और घुमाव पूरा होने के बाद सेट पैकेजिंग सामग्री की लंबाई स्वचालित रूप से काट दी जाती है।

काटने का निकाय दागदार या कैंची प्रकार का हो सकता है (विभिन्न पैकेजिंग सामग्रियों के अनुसार चुना/बदला जा सकता है), पीवीसी, पीपी,पीई फिल्म और अन्य पैकेजिंग सामग्री जिसमें पूर्ण काटने का प्रदर्शन होता है.

5.3 क्लैंपर:

पैकेज को फिक्स्ड प्वाइंट पर भेजने के बाद, इसे स्वचालित रूप से खींचा जाएगा और स्वचालित रूप से खींचा जाएगा। 1.0 लूप के बाद, क्लैंपर स्वचालित रूप से वापस ले जाएगा।

जब शुरुआती मोड़ों की संख्या (1.5 ~ 2.5 मोड़) को घुमाया जाना है, तो क्लैंपर स्वचालित रूप से जारी किए जाते हैं। किसी भी मैनुअल कार्रवाई की आवश्यकता नहीं है, उच्च सुरक्षा।

5.4 खिलाया जाने वाला उपकरण:

वायवीय बेल्ट फीडर, लॉक-मुक्त शिकंजा, त्वरित परिवर्तन, और स्थापित करने में आसान।

5.5 स्वचालित लेबलिंग तंत्र:

लेबल डिस्चार्ज प्रकार के ढेर को अपनाना, प्रति पैकेज एक पैकेज, स्वचालित रूप से फ़ीड करने के लिए एक लेबल उठाएं, सुविधाजनक और सुरक्षित, और समय बचाएं, उत्पादन बढ़ाएं।

5.6 ड्राइव मोटर:

सी-रिंगः 1HP * 4P एसी मोटर। (रोटरी पैकेजिंग)

हाथ पकड़ोः 1HP * 4P एसी मोटर + 1/20 रिड्यूसर।

लिफाफा भरने के बाद, स्लाइड को संग्रह बॉक्स में स्वचालित रूप से धकेल दिया जाता है।

6अक्सर पूछे जाने वाले प्रश्न:
प्रिय ग्राहकों, स्ट्रैंडिंग मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी सीखना चाहते हैंः
1. नंगे तार का व्यास
2.नरम तार या कठोर तार
3घुमाए जाने वाले तारों की मात्रा
4घुमाव के बाद क्षेत्र।

शुभकामनाएँ।

7. संदर्भ तस्वीरें
