GJ630/1+6 कॉपर/एल्यूमीनियम/स्टील वायर बिग लेयरिंग ट्यूबलर स्ट्रैंडर स्ट्रैंडिंग मशीन

1सामान्य विवरण:

इस मशीन का उपयोग मुख्य रूप से स्टील स्ट्रैंडड वायर, एल्यूमीनियम स्ट्रैंडड वायर और तांबे के स्ट्रैंडड वायर को मोड़ने के लिए किया जाता है और इसका उपयोग 7 कोर के भीतर नियंत्रण केबलों को मोड़ने के लिए भी किया जा सकता है।

2. तकनीकी पैरामीटर:

3मुख्य विद्युत घटक

4.विस्तृत विवरण:

4.1 Φ630 केंद्र तार भुगतान-बंद:

पे-ऑफ स्पूल विनिर्देशः PND630
अंत शाफ्ट प्रकार मैन्युअल रूप से स्पूल को क्लैंप या ढीला करता है, और मैन्युअल स्क्रू स्पूल को उठाता है।
यांत्रिक घर्षण तनाव नियंत्रण, आकार को मैन्युअल रूप से समायोजित किया जा सकता है।

4.2 Φ630/6 मुख्य फ्लैशिंग बॉडी:

पे-ऑफ स्पूल विनिर्देशः PND630
अधिकतम गतिः 600r/min
स्ट्रांगिंग पिचः 62-276 मिमी
अंत शाफ्ट स्प्रिंग प्रकार की क्लैंपिंग संरचना है, और स्पूल को वायवीय रूप से जारी किया जाता है।
यांत्रिक घर्षण तनाव नियंत्रण.
सिलेंडर को दोनों छोरों पर बड़े बीयरिंग द्वारा समर्थित किया जाता है, और मध्य को बड़े आकार के बीयरिंग द्वारा समर्थित किया जाता है। पूरी मशीन कम शोर और लंबे सेवा जीवन के साथ सुचारू रूप से चलती है।
सिलेंडर में एक वायवीय ब्रेक है, और ब्रेक विश्वसनीय है।
सिंक लाइन पर एक डिस्कनेक्शन डिटेक्शन डिवाइस दिया गया है।
सुरक्षात्मक ढक्कन एक स्लाइडिंग डोर संरचना को अपनाता है।
तारों को एक एकल तार पूर्व-संरचना उपकरण से लैस किया जाता है।
मुख्य स्ट्रैंडिंग बॉडी को नीचे की प्लेट पर एकीकृत रूप से स्थापित किया गया है, और उपकरण को स्थापित करना आसान है।

4.3 मीटर काउंटर:

मीटर पहिया की परिधि 500 मिमी है
अधिकतम मीटर लंबाई 9999.9 मीटर
सटीकता त्रुटि ≤3‰
यह दोहरे पहिया संरचना को अपनाता है और क्षैतिज रूप से स्थापित किया जाता है; प्रेसिंग व्हील पर एक बफर स्प्रिंग है, और इनलेट और आउटलेट पर तार रोलर्स हैं।

4.4 Φ1500 डबल ट्रैकिंग डिवाइस:

ट्रैक्शन व्हील का व्यास: Φ1500 मिमी
विभाजन पहिया व्यासः Φ1300 मिमी
ट्रैक्शन लाइन की गतिः 31-138 मीटर/मिनट
ट्रैक्शन गियर की गतिः 36 कदम

4.5 Φ2000 टेकअप मशीन:

अप्ट-अप रील विनिर्देशः PN1000-PN2000
अधिकतम भारः 8T
अधिकतम ग्रहण गतिः 150 मीटर/मिनट
अप्ट-अप मोटरः 6kg.m
केबल का अधिकतम व्यास: Φ20 मिमी
यह टॉर्क मोटर को अपनाता है, जो संचालन में विश्वसनीय और संचालन और रखरखाव में सरल और सुविधाजनक है।
संरचना अंत शाफ्ट प्रकार विद्युत clamping या ढीला spool, विद्युत उठाने spool है।
लीड स्क्रू केबल को अपनाकर, ले जाने की गति को ट्रैक किया जा सकता है, और व्यवस्था की दूरी को बिना कदम के समायोजित किया जा सकता है।

4.6 यांत्रिक ट्रांसमिशन प्रणाली:

मुख्य ड्राइव मोटर की शक्तिः 45KW (AC)
यांत्रिक ट्रांसमिशन सिस्टम में मुख्य मोटर, मुख्य रिड्यूसर, ट्रांसमिशन शाफ्ट, युग्मन आदि शामिल हैं।

4.7 विद्युत और इलेक्ट्रॉनिक नियंत्रण प्रणालीः

इस मशीन की बिजली की आपूर्ति तीन-चरण पांच-वायर प्रणाली, 380V (± 10%), 50HZ है।
मशीन की मुख्य मशीन एसी मोटर और आवृत्ति रूपांतरण नियंत्रण को अपनाती है; टेकअप टॉर्क मोटर को अपनाता है, जो सुचारू रूप से शुरू और बंद कर सकता है,और संचालन और रखरखाव सरल और सुविधाजनक हैं; पूरी मशीन को सीमेंस प्रोग्राम करने योग्य नियंत्रक द्वारा नियंत्रित किया जाता है।

4.8 वायु स्रोत की आवश्यकताएंः

वायु दबावः 0.6Mpa
हवा का आयतनः 1.0m3/मिनट
संपीड़ित हवा सूखी, अशुद्धियों और धूल से मुक्त होनी चाहिए।

5अक्सर पूछे जाने वाले प्रश्न:

प्रिय ग्राहकों, स्ट्रैंडिंग मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी सीखना चाहते हैंः

1. नंगे तार का व्यास

2.नरम तार या कठोर तार

3घुमाए जाने वाले तारों की मात्रा

4घुमाव के बाद क्षेत्र।

शुभकामनाएँ।

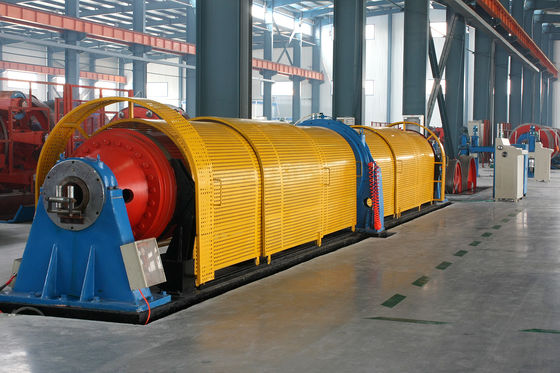

6. संदर्भ तस्वीरें
