| ब्रांड नाम: | Choose Technology |
| मॉडल संख्या: | जेसी1000 |
| एमओक्यू: | 1SET |
| कीमत: | USD100000-150000/1SET |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 10 सेट |
1सामान्य विवरण:
यह मशीन विशेष रूप से 350 केवी से नीचे 25-300 मिमी2 के कोर क्रॉस-सेक्शन के साथ तीन-कोर, चार-कोर और पांच-कोर अछूता बिजली केबलों को मोड़ने के लिए डिज़ाइन की गई है।घुमावदार कोर क्रॉस-सेक्शन गोल हो सकता है, यह भी पंखे के आकार का हो सकता है, इलेक्ट्रिक इन-लाइन स्टॉप प्री-टॉर्क, एंड-शाफ्ट क्लैंपिंग या ढीला करने वाला स्पूल।
2. तकनीकी पैरामीटर:
| केबल खंड क्षेत्रफल | 25-300 मिमी2 |
| फंसने की गति | 5.54-13.04r/min |
| लटकने का स्थान | 360-6173 मिमी |
| टैप करने की गति | 170-380 आर/मिनट |
| टैपिंग पिच | 12-200 मिमी |
| बख्तरबंद गति | 149-343r/min |
| कवच पिच | 14-230 मिमी |
| ट्रैकिंग व्हील का व्यास | Φ2500 मिमी |
| ट्रैकिंग गति | 4.7-34.2m/min |
| सामने का भुगतान बंद रोल आकार | PN1600 |
| रियर पेआउट ऑफ स्पूल का आकार | PN1600 |
| स्ट्रैंडिंग बॉडी में स्पूल का आकार | PN1600 |
| लेने के लिए स्पूल का आकार | PN1600-PN3150 |
| मुख्य मोटर शक्ति | 45 किलोवाट (एसी) |
| मोटर उठाओ | 10kg.m |
| केंद्र की ऊंचाई | 1000 मिमी |
3मुख्य विद्युत घटक
| मुख्य चालित मोटर | SLu'an Jianghuai |
| इन्वर्टर | नवाचार |
| विद्युत घटक | SCHINT |
| पीएलसी | सिमेंस |
| टच स्क्रीन | सिमेंस |
| वायवीय घटक | एयरटैक |
4.विस्तृत विवरण:
4.1 Φ1600/1+1+3 मुख्य फ्लैशिंग बॉडी:
Φ1600 के वायर स्पूल फ्रेम का पहला खंड युग्मन के माध्यम से वायर स्पूल फ्रेम के दूसरे खंड से जुड़ा हुआ है और बैक-ट्रिविंग,तार रील फ्रेम के गैर-वापसी-घुमावदार और पूर्व-घुमावदार ऑपरेशन को पिन शाफ्ट को अलग करके या डालने से महसूस किया जा सकता है.
Φ1600 वायर स्पूल का दूसरा खंड पहले वायर स्पूल से रिलीज़ किए गए कोर वायर को पास करने के लिए एक घुमावदार धनुष से सुसज्जित है।तार spool फ्रेम और धनुष फ्रेम flanges द्वारा मुख्य reducer के मुख्य शाफ्ट से जुड़े हुए हैंपहले पैराग्राफ के समान ही, स्पूल फ्रेम का उपयोग स्पूल फ्रेम के बैक-ट्विस्ट, नॉन-बैक-ट्विस्ट और प्री-ट्विस्ट ऑपरेशन को महसूस करने के लिए पिन शाफ्ट को अलग करने या स्थापित करने के लिए भी किया जाता है।
Φ1600 तीन डिस्क लिंच पिंजरे का तीसरा खंड मुख्य ट्रांसमिशन गियर बॉक्स मुख्य शाफ्ट से युग्मन के माध्यम से जुड़ा हुआ है। गियर लिंच पिंजरे के लिंच के पीछे स्थापित किए जाते हैं,और डिफरेंशियल ट्रांसमिशन मोड को बैक-टॉर्क या गैर-बैक-टॉर्क की जरूरतों को पूरा करने के लिए अपनाया जाता है.
4.2 टैपिंग डिवाइसः
टेप सिर का प्रकारः सामान्य प्रकार
टेप रोल की संख्याः 2 रोल
स्पूल का आकारः Φ400 मिमी
टेप की चौड़ाईः 15-60 मिमी
टैपिंग हेड की घूर्णन गतिः 170-380r/min
टैपिंग पिचः 12-200 मिमी
टेप सामग्री गैर धातु टेप जैसे गैर बुने हुए कपड़े, पॉलिएस्टर टेप आदि
टैपिंग हेड में 6-स्तरीय गति परिवर्तन होता है, और बाएं और दाएं रोटेशन और तटस्थ के कार्य होते हैं।
पट्टा तनाव यांत्रिक घर्षण द्वारा नियंत्रित किया जाता है, और समायोजित किया जा सकता है।
4.3 Φ800 स्टील स्ट्रैप बख्तरबंद डिवाइसः
बख्तरबंद केबल कोर का अधिकतम बाहरी व्यास: Φ120mm
बख्तरबंद सिर का प्रकार: आधा कट
टेप रोल की संख्याः 2 रोल
रील का आकारः Φ800 मिमी
टेप की चौड़ाईः 15-60 मिमी
बख्तरबंद सिर की गतिः 149-343r/min
बख्तरबंद दूरीः 14-230 मिमी
कवच सामग्रीः स्टील टेप
बख्तरबंद सिर में 6-गति गति परिवर्तन है, और बाएं और दाएं घूर्णन और तटस्थ कार्य है।
स्टील स्ट्रैप तनाव यांत्रिक घर्षण नियंत्रण, और समायोजित किया जा सकता है।
4.3 मीटर काउंटर:
मीटर पहिया की परिधि 500 मिमी है
अधिकतम मीटर लंबाई 9999.9 मीटर
सटीकता त्रुटि ≤3‰
यह दोहरे पहिया संरचना को अपनाता है और क्षैतिज रूप से स्थापित किया जाता है; प्रेसिंग व्हील पर एक बफर स्प्रिंग है, और इनलेट और आउटलेट पर तार रोलर्स हैं।
4.4 Φ2000 एकल पहिया ट्रैकिंग डिवाइसः
कर्षण प्रकारः एकल पहिया कर्षण, कॉलर रिंग धक्का तार
ट्रैक्शन व्हील का व्यास: Φ2500 मिमी
ट्रैक्शन लाइन की गतिः 4.7-34.2 मीटर/मिनट
ट्रैक्शन गियर की गतिः 27 कदम
4.5 Φ2500 टेकअप मशीन:
अप्ट-अप रील विनिर्देशः PN1600-PN3150
अधिकतम भारः 15T
अधिकतम ग्रहण गतिः 40 मीटर/मिनट
लोड लेने वाली मोटरः 10kg.m
केबल का अधिकतम व्यास: Φ120mm
तार लेने वाली मोटर टॉर्क मोटर को अपनाती है, जो संचालन में विश्वसनीय और संचालन और रखरखाव में सरल और सुविधाजनक है।
संरचना अंत शाफ्ट प्रकार विद्युत clamping या ढीला spool, विद्युत उठाने spool है।
लीड स्क्रू केबल को अपनाने से, केबल लेने की गति को ट्रैक कर सकता है, और केबल पिच को बिना कदम के समायोजित किया जा सकता है।
4.6 यांत्रिक ट्रांसमिशन प्रणाली:
मुख्य ड्राइव मोटर की शक्तिः 45KW (AC)
यांत्रिक ट्रांसमिशन सिस्टम में मुख्य मोटर, मुख्य रिड्यूसर, ट्रांसमिशन शाफ्ट, युग्मन आदि शामिल हैं।
4.7 विद्युत और इलेक्ट्रॉनिक नियंत्रण प्रणालीः
इस मशीन की बिजली की आपूर्ति तीन-चरण पांच-वायर प्रणाली, 380V (± 10%), 50HZ है।
मशीन की मुख्य मशीन एसी मोटर और आवृत्ति रूपांतरण नियंत्रण को अपनाती है; टेकअप टॉर्क मोटर को अपनाता है, जो सुचारू रूप से शुरू और बंद कर सकता है,और संचालन और रखरखाव सरल और सुविधाजनक हैं; पूरी मशीन को सीमेंस प्रोग्राम करने योग्य नियंत्रक द्वारा नियंत्रित किया जाता है।
4.8 वायु स्रोत की आवश्यकताएंः
वायु दबावः 0.6Mpa
हवा का आयतनः 1.0m3/मिनट
संपीड़ित हवा सूखी, अशुद्धियों और धूल से मुक्त होनी चाहिए।
अक्सर पूछे जाने वाले प्रश्न:
प्रिय ग्राहकों, स्ट्रैंडिंग मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी सीखना चाहते हैंः
1. नंगे तार का व्यास
2.नरम तार या कठोर तार
3घुमाए जाने वाले तारों की मात्रा
4घुमाव के बाद क्षेत्र।
शुभकामनाएँ।

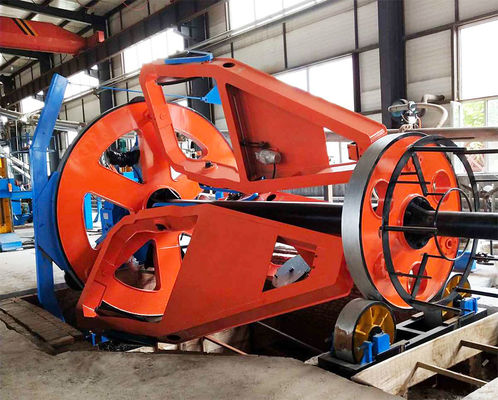

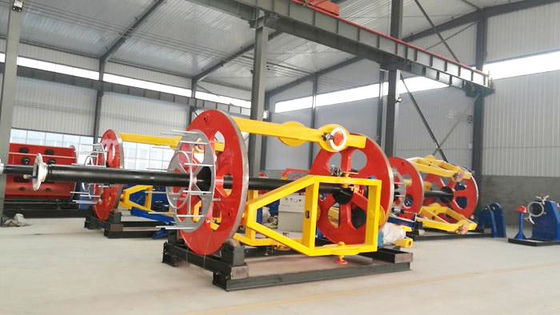

5. संदर्भ तस्वीरें
