मल्टी लाइन वायर ड्राइंग मशीन एनीलर के साथ मध्यम और ठीक तार ड्राइंग मशीन

1सामान्य विवरण:

इस मशीन का उपयोग 4 तारों Φ0.15-Φ0.6 मिमी तांबे के तारों को खींचने के लिए किया जाता है।

2. तकनीकी पैरामीटर:

3संक्षिप्त परिचय:

3.1 भुगतान की स्थितिः

प्रकार: सिर के ऊपर
भुगतान का आयाम (मिमी): 300*300*650 मिमी

3.2 मुख्य ड्राइंग मशीन:

प्रकारः स्लिप प्रकार, 4 तारों वाली 21 डाई तांबे की तार खींचने की मशीन

मशीन में शीतलन और ड्रॉइंग इमल्शन, कैपस्टान और मुख्य मोटर के परिसंचरण के लिए एक खदान होती है।
वायर ड्रॉइंग रिंगों और कैपस्टान रिंगों की कार्य सतह को सिरेमिक लेपित किया गया है।
दो क्लिप-एंड-रन स्विच क्लिप-एंड-रन ऑपरेशन द्वारा डाई स्ट्रिंग के लिए।
ड्रॉइंग इमल्शन ट्रॉफ स्टेनलेस स्टील के दरवाजे से लैस है, जो स्नेहक के बहने से रोकता है। मशीन फ्लैट बेल्ट द्वारा ट्रांसमिशन चलाती है।
ड्रॉइंग ब्लॉक और ड्रॉइंग डाई को छिड़काव के द्वारा चिकनाई और ठंडा किया जाता है।

3.3 एनीलिंग डिवाइस

प्रकारः ऊर्ध्वाधर सीसी एनीलिंग, स्वचालित गति ट्रैकिंग
एनीलिंग इनलेट वायर का व्यासः 4* ((Φ0.15 mm-Φ0.6mm)
अधिकतम रैखिक एनीलिंग गतिः 25m/s

4 टुकड़े-गिलाने वाली निकेल-संवाहक अंगूठी का व्यास: 200 मिमी।
नरम करने वाले कंडक्टर का खिंचाव बल समान और स्थिर है और खिंचाव दर की अंतर्राष्ट्रीय आवश्यकता तक पहुंचता है।
एनीलिंग एक तीन अवधि की प्रक्रिया हैः प्रीहीटिंग अवधि और एनीलिंग अवधि

3.4 Φ630 स्पूल लेनेः

स्पूल का आकारः PND630
अधिकतम गतिः 25 मीटर/सेकंड
अप्ट-अप मोटरः 15KW (AC)

90W बेल्ट प्रकार का सिंक्रोनस मोटर केबल, स्थिरता और तेज प्रतिक्रिया।
ट्रैवर्स पिच तय है।
आर्म कुशन का पता लगाने, स्वचालित सुधार रोलिंग, तनाव तार व्यास के अनुसार समायोजित किया जा सकता है।
एक अक्षीय क्विल नट स्थिर स्पूल है।
ब्रेक वायवीय तितली प्रकार का है।

4अक्सर पूछे जाने वाले प्रश्न:

प्रिय ग्राहकों, वहाँ coppr रॉड टूटने मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी प्राप्त करना चाहते हैंः

1. इनलेट और आउटलेट तार का व्यास

2. क्या आपको ऑनलाइन एनीलेटर की आवश्यकता है

3. लेने की विधिः स्पूल स्पाइल या कॉइलर?

4. स्पूल स्लिबिन/वायर बास्केट का आयाम आरेख

शुभकामनाएँ।

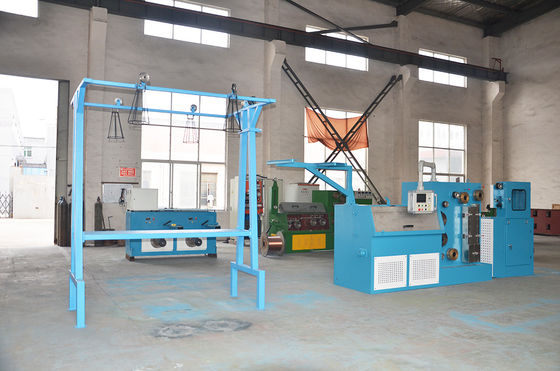

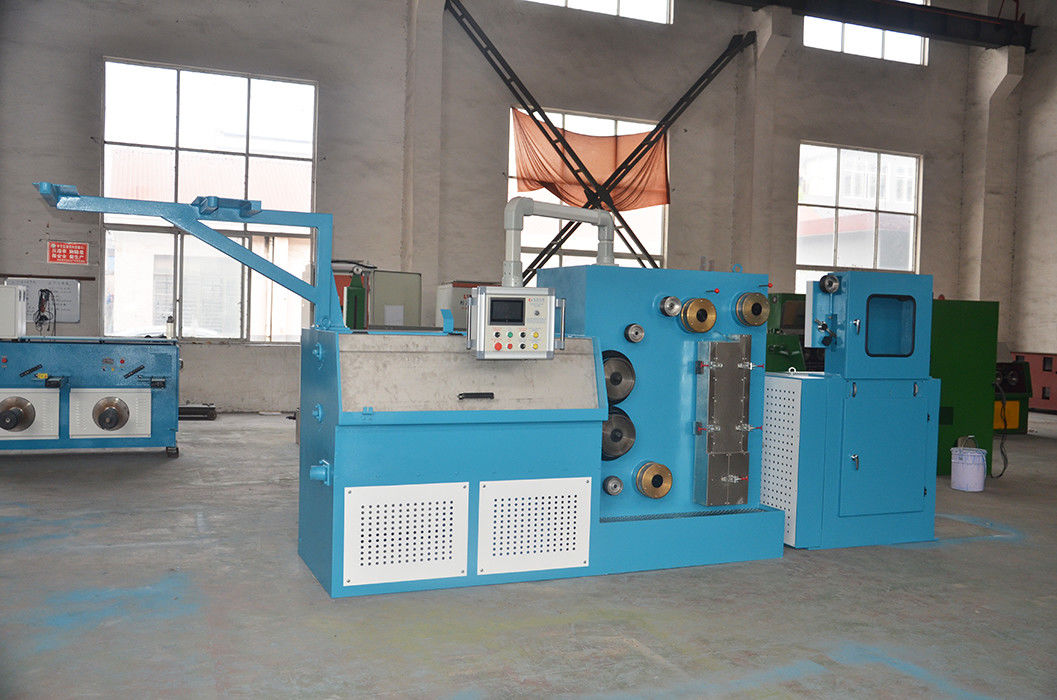

5. संदर्भ तस्वीरें
