कॉपर रॉड ब्रेकडाउन ड्राइंग मशीन

1सामान्य विवरण:

तांबे की छड़ें तोड़ने वाली मशीन तार और केबल विनिर्माण उद्योग में प्रयुक्त विशेष उपकरण है।इसका मुख्य कार्य छोटे व्यास के तारों का उत्पादन करने के लिए तांबे की छड़ या अन्य धातु छड़ों के व्यास को कम करना हैइस प्रक्रिया को तार रेखांकन या तार रेखांकन टूटने के रूप में जाना जाता है।

यहाँ एक तांबे की छड़ी टूटने की मशीन आमतौर पर कैसे काम करता है का एक टूटना हैः
भोजनः तांबे की छड़ें, जो आमतौर पर कास्टिंग या एक्सट्रूज़न जैसी प्रक्रियाओं के माध्यम से निर्मित होती हैं, को मशीन में खिलाया जाता है। ये छड़ें अक्सर कॉइल या सीधी लंबाई के रूप में होती हैं।

ड्रॉइंग मरः छड़ें ड्रॉइंग मर की एक श्रृंखला से गुजरती हैं, जो आमतौर पर वोल्फ्रेम कार्बाइड या हीरे से बनी होती हैं। इन मरों में धीरे-धीरे छोटे व्यास होते हैं,और जब (उनकी) छड़ें उखड़ जाएँगीयह व्यास में कमी एक कैपस्टान या इसी तरह के तंत्र द्वारा प्रयुक्त खींचने के बल के आवेदन के माध्यम से प्राप्त की जाती है।

शीतलन और स्नेहनः खींचने की प्रक्रिया के दौरान उत्पन्न घर्षण और गर्मी को कम करने के लिए, छड़ों को ठंडा और स्नेहन किया जा सकता है। शीतलन पानी या हवा शीतलन प्रणालियों के माध्यम से प्राप्त किया जा सकता है,जबकि स्नेहन मर जाता है पर पहनने को कम करने में मदद करता है और खींचा तार की गुणवत्ता में सुधार.
कई पासः तार के वांछित अंतिम व्यास के आधार पर, प्रक्रिया में विभिन्न सेटों के माध्यम से कई पास शामिल हो सकते हैं, जिनमें से प्रत्येक का व्यास थोड़ा छोटा होता है।यह तार व्यास पर सटीक नियंत्रण की अनुमति देता है और एकरूपता सुनिश्चित करता है.

अंतिम उत्पादः परिणाम वांछित व्यास का तांबा तार है। इस तार को फिर आवश्यकतानुसार आगे का प्रसंस्करण किया जा सकता है, जैसे कि तनाव को कम करने के लिए एनीलिंग,या इसे भंडारण और वितरण के लिए रोल पर घुमाया जा सकता है.

तांबे की छड़ें तोड़ने वाली मशीनें विद्युत अनुप्रयोगों, दूरसंचार, निर्माण,और कई अन्य उद्योगों जहां प्रवाहकीय तार की आवश्यकता होती हैइन मशीनों की दक्षता और सटीकता अंतिम तार उत्पादों की गुणवत्ता और विश्वसनीयता को निर्धारित करने में महत्वपूर्ण भूमिका निभाती है।

2. तकनीकी पैरामीटर:

















3संक्षिप्त परिचय:
3.1 भुगतान की स्थितिः
प्रकारः कैंटिलीवर प्रकार
पेआउट स्टैंड में स्तंभ, कैंटिलीवर और स्टीयरिंग रोलर होते हैं।
स्तंभ की ऊँचाई 5000 मिमी या उससे अधिक है। दो एल्यूमीनियम रीलें निरंतर भुगतान प्राप्त कर सकती हैं।

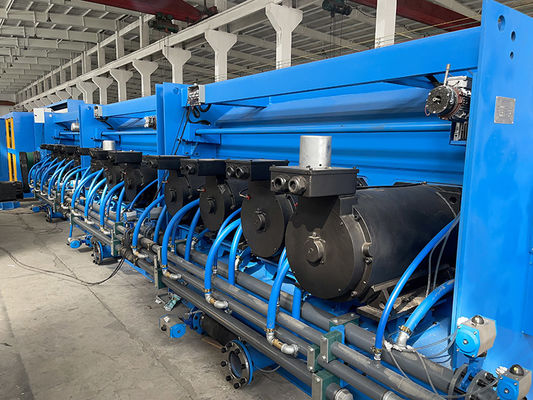

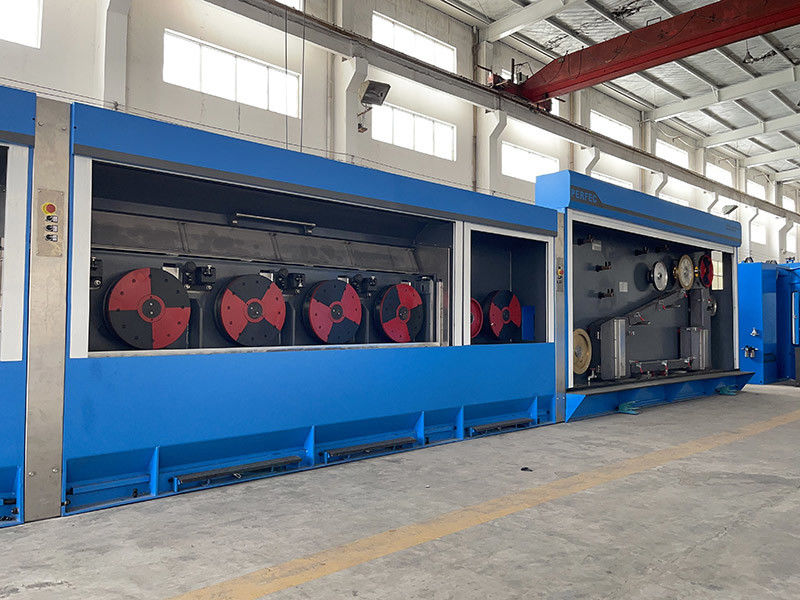

3.2 मुख्य ड्राइंग मशीन:
प्रकारः स्लिप प्रकार. एक ही व्यास के ड्रॉइंग ब्लॉक के साथ 13 डाई तांबे के तार खींचने की मशीन
मशीन में खींचने वाले इमल्शन को ठंडा करने और संचलन करने के लिए एक नाली, गियरबॉक्स, स्नेहन प्रणाली, निरंतर गति वाले पहिया, मुख्य मोटर और निरंतर गति वाले पहिया के लिए मोटर शामिल हैं।
क्लिप-एंड-रन ऑपरेशन द्वारा डाई स्ट्रिंग के लिए चार क्लिप-एंड-रन स्विच। ड्राइंग ब्लॉक और ड्राइंग डाई धारक को गियरबॉक्स के शरीर से समान दूरी तक बढ़ाने से रोकने के लिए उपकरण।

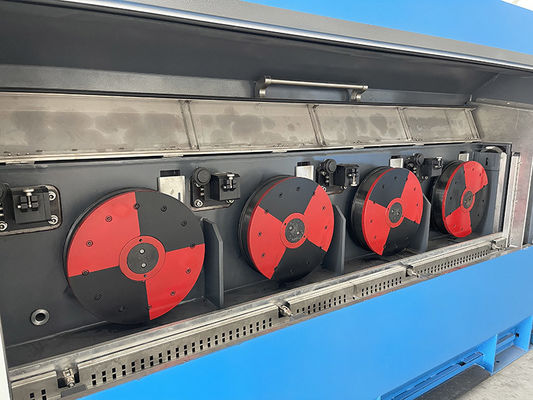

ड्रॉइंग ब्लॉक स्टील के पहियों को अपनाते हैं। इसका उपयोग जीवन को बढ़ाने के लिए इसकी सतह को वोल्फ्रेम कार्बाइड से कवर किया जाता है।

3.3 संचयकः
संचय की क्षमताः 7 मीटर
अधिकतम तनावः 138N
तनाव वायु सिलेंडर के दबाव से विनियमित होता है।

3.4 एनीलिंग डिवाइस:
प्रकारः क्षैतिज सीसी एनीलिंग, स्वचालित गति ट्रैकिंग
एनीलिंग इनलेट तार का व्यास: Φ1.2mm-Φ3.5mm
अधिकतम रैखिक एनीलिंग गतिः 25m/s

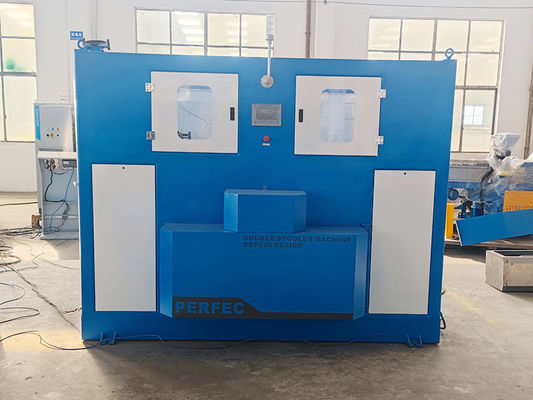

3.5 Φ500-Φ630 दोहरे-स्पूल लेने वालाः
स्पूल का आकारः PND500~PND630
अधिकतम गतिः 25 मीटर/सेकंड
अप्ट-अप मोटरः 22KW (दो, एसी)

3.6 रोलिंग मशीन (नरम और कठोर तार के लिए इस्तेमाल किया जा सकता है)
लागू तार व्यासः Φ1.5mm-Φ3.5mm
गतिः 20 मीटर/सेकंड
कॉइल का व्यास: Φ800mm
लोडः 1400 किलोग्राम
मोटर शक्तिः 15KW (AC)
कॉइल बास्केट का आकारः Φ600*Φ110*1300 मिमी।

4अक्सर पूछे जाने वाले प्रश्न:
प्रिय ग्राहकों, वहाँ coppr रॉड टूटने मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी प्राप्त करना चाहते हैंः
1. इनलेट और आउटलेट तार का व्यास
2. क्या आपको ऑनलाइन एनीलेटर की आवश्यकता है
3. लेने की विधिः स्पूल स्पाइल या कॉइलर?
4. स्पूल स्लिबिन/वायर बास्केट का आयाम चित्रण

शुभकामनाएँ।
