चीन में निर्मित सबसे अच्छी कीमत पर रॉड ब्रेकडाउन मशीन

1सामान्य विवरण:

तांबे की छड़ें तोड़ने वाली मशीन तार और केबल निर्माण उद्योग में इस्तेमाल होने वाली एक महत्वपूर्ण उपकरण है।यहाँ इसके कार्यों और संचालन का एक विस्तृत अवलोकन है:

भोजनः प्रारंभ में, तांबे की छड़ें मशीन में डाली जाती हैं। ये छड़ें आम तौर पर कास्टिंग या एक्सट्रूज़न जैसी प्रक्रियाओं से उत्पन्न होती हैं।

ड्रॉइंग मरः तांबे की छड़ें ड्रॉइंग मर की एक श्रृंखला से गुजरती हैं। ये मर कठोर स्टील या वोल्फ्रेम कार्बाइड से बने होते हैं और मशीन की लंबाई के साथ धीरे-धीरे व्यास कम होते हैं।जैसे-जैसे छड़ें इन मोड़ों के माध्यम से खींची जाती हैं, वे काफी लंबाई और व्यास में कमी के अधीन हैं।

रेखांकन प्रक्रिया: इस प्रक्रिया में तांबे की छड़ी पर तनाव लगाना और साथ ही उसे रेखांकन मोल्ड के माध्यम से खींचना शामिल है।यह क्रिया इसकी लंबाई को बढ़ाते हुए छड़ी के व्यास को कम करती है, जिसके परिणामस्वरूप एक पतली तार होती है।

शीतलन और स्नेहनः अधिक ताप से बचने और खींचने की प्रक्रिया के दौरान घर्षण को कम करने के लिए, तांबे की छड़ी और खींचने की मरम्मत को ठंडा और स्नेहन किया जा सकता है।शीतलन जल या वायु शीतलन प्रणालियों के माध्यम से पूरा किया जा सकता है, जबकि स्नेहन मोल्ड पर पहनने को कम करने और खींची गई तार की गुणवत्ता में सुधार करने में मदद करता है।

एकाधिक पासः वांछित तार व्यास को प्राप्त करने के लिए अक्सर ड्राइंग मर के विभिन्न सेटों के माध्यम से कई पास की आवश्यकता होती है। प्रत्येक पास थोड़ा छोटा व्यास के साथ मर का उपयोग करता है,तार के आयामों पर सटीक नियंत्रण की अनुमति देता है.

गुणवत्ता नियंत्रण: प्रक्रिया के दौरान, तार व्यास, तन्यता शक्ति, सतह खत्म, और अन्य गुणों के लिए निर्दिष्ट मानकों को पूरा करता है सुनिश्चित करने के लिए गुणवत्ता नियंत्रण उपायों को लागू किया जाता है।

अंतिम उत्पाद: तांबे की छड़ी टूटने की मशीन का आउटपुट वांछित व्यास का तांबा तार है। इस तार को आगे संसाधित किया जा सकता है, जैसे कि तनाव को कम करने के लिए annealing,या इसे भंडारण और वितरण के लिए रोल पर घुमाया जा सकता है.

तांबे की छड़ें तोड़ने वाली मशीनें विद्युत तारों, दूरसंचार, इलेक्ट्रॉनिक्स और निर्माण उद्योगों में उपयोग किए जाने वाले विभिन्न प्रकार के तारों के उत्पादन में आवश्यक हैं।तांबे की छड़ों के व्यास को कम करने में उनकी दक्षता और सटीकता अंतिम तार उत्पादों की गुणवत्ता और विश्वसनीयता को निर्धारित करने में महत्वपूर्ण भूमिका निभाती है.

2. तकनीकी पैरामीटर:

3संक्षिप्त परिचय:

3.1 भुगतान की स्थितिः

प्रकारः कैंटिलीवर प्रकार

पेआउट स्टैंड में स्तंभ, कैंटिलीवर और स्टीयरिंग रोलर होते हैं।

स्तंभ की ऊँचाई 5000 मिमी या उससे अधिक है। दो एल्यूमीनियम रीलें निरंतर भुगतान प्राप्त कर सकती हैं।

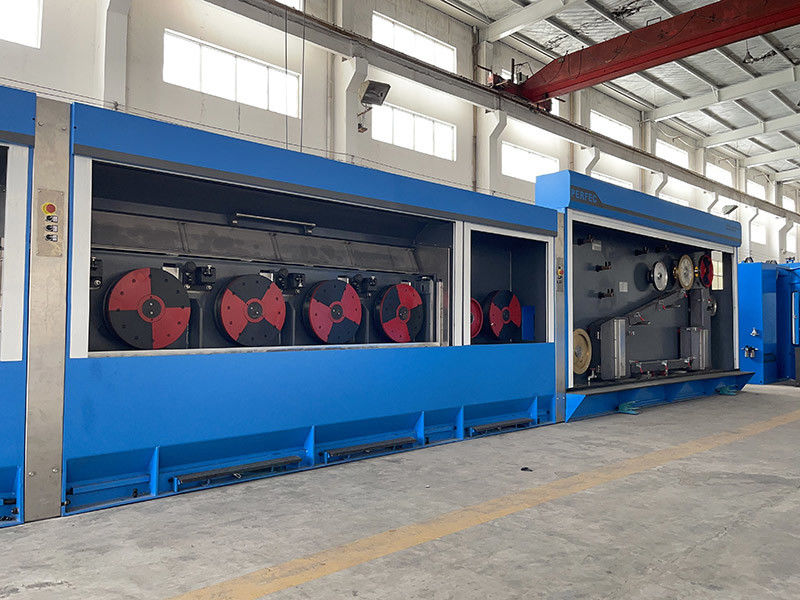

3.2 मुख्य ड्राइंग मशीन:

प्रकारः स्लिप प्रकार. एक ही व्यास के ड्रॉइंग ब्लॉक के साथ 13 डाई तांबे के तार खींचने की मशीन
मशीन में खींचने वाले इमल्शन को ठंडा करने और संचलन करने के लिए एक नाली, गियरबॉक्स, स्नेहन प्रणाली, निरंतर गति वाले पहिया, मुख्य मोटर और निरंतर गति वाले पहिया के लिए मोटर शामिल हैं।
क्लिप-एंड-रन ऑपरेशन द्वारा डाई स्ट्रिंग के लिए चार क्लिप-एंड-रन स्विच। ड्राइंग ब्लॉक और ड्राइंग डाई धारक को गियरबॉक्स के शरीर से समान दूरी तक बढ़ाने से रोकने के लिए उपकरण।

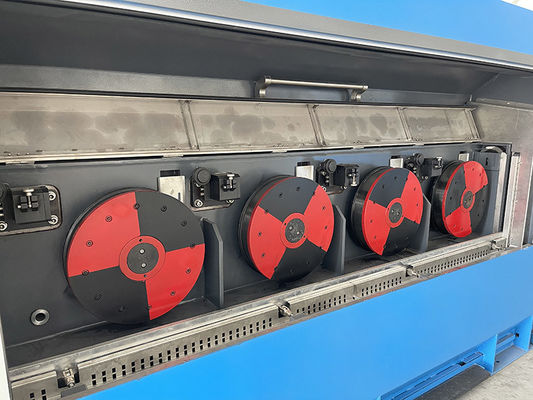

ड्रॉइंग ब्लॉक स्टील के पहियों को अपनाते हैं। इसका उपयोग जीवन को बढ़ाने के लिए इसकी सतह को वोल्फ्रेम कार्बाइड से कवर किया जाता है।

3.3 संचयकः

संचय की क्षमताः 7 मीटर
अधिकतम तनावः 138N
तनाव वायु सिलेंडर के दबाव से विनियमित होता है।

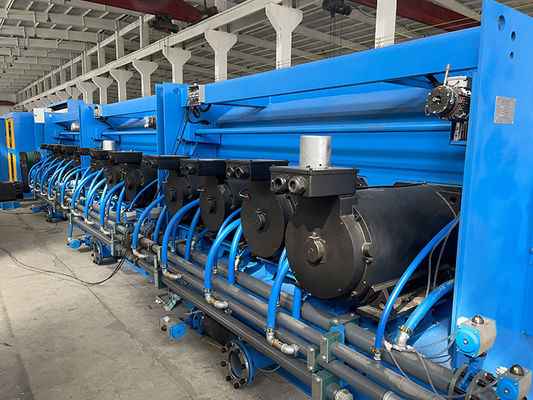

3.4 एनीलिंग डिवाइस:

प्रकारः क्षैतिज सीसी एनीलिंग, स्वचालित गति ट्रैकिंग
एनीलिंग इनलेट तार का व्यास: Φ1.2mm-Φ3.5mm
अधिकतम रैखिक एनीलिंग गतिः 25m/s

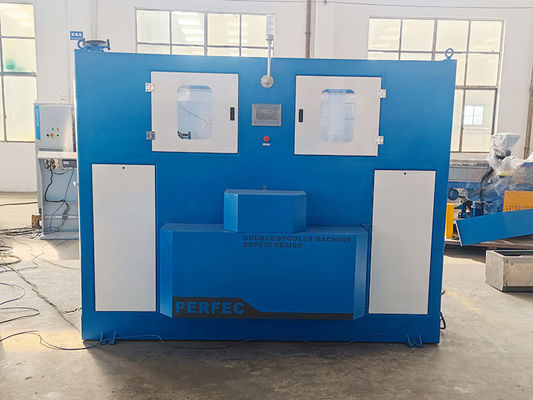

3.5 Φ500-Φ630 दोहरे-स्पूल लेने वालाः

स्पूल का आकारः PND500~PND630
अधिकतम गतिः 25 मीटर/सेकंड
अप्ट-अप मोटरः 22KW (दो, एसी)


3.6 रोलिंग मशीन (नरम और कठोर तार के लिए इस्तेमाल किया जा सकता है)

लागू तार व्यासः Φ1.5mm-Φ3.5mm
गतिः 20 मीटर/सेकंड
कॉइल का व्यास: Φ800mm
लोडः 1400 किलोग्राम
मोटर शक्तिः 15KW (AC)
कॉइल बास्केट का आकारः Φ600*Φ110*1300 मिमी।

4अक्सर पूछे जाने वाले प्रश्न:

प्रिय ग्राहकों, वहाँ coppr रॉड टूटने मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी प्राप्त करना चाहते हैंः

1. इनलेट और आउटलेट तार का व्यास

2. क्या आपको ऑनलाइन एनीलेटर की आवश्यकता है

3. लेने की विधिः स्पूल स्पाइल या कॉइलर?

4. स्पूल स्लिबिन/वायर बास्केट का आयाम चित्रण

शुभकामनाएँ।
