तांबे या एल्यूमीनियम केबल के लिए कठोर फ्रेम केबल वायर स्ट्रैंडर कठोर स्ट्रैंडिंग मशीन

1सामान्य विवरण:
इस मशीन का उपयोग मुख्य रूप से नंगे तांबे के तार, नंगे एल्यूमीनियम के तार, स्टील-कोर एल्यूमीनियम स्ट्रैन्डेड तार, गोल और पंखे के आकार के कंडक्टर आदि को मोड़ने के लिए किया जाता है।

2. तकनीकी पैरामीटर:















3मुख्य विद्युत घटक









4.विस्तृत विवरण:
4.1 ΦΦ630 केंद्र तार भुगतान-बंद:

पे-ऑफ स्पूल विनिर्देशः PND630
अंत शाफ्ट प्रकार मैन्युअल रूप से स्पूल को क्लैंप या ढीला करता है, और मैन्युअल स्क्रू स्पूल को उठाता है।
यांत्रिक घर्षण तनाव नियंत्रण, आकार को मैन्युअल रूप से समायोजित किया जा सकता है।

4.2 6बी, 12बी, 18बी स्ट्रैंडिंग बॉडी:

पे-ऑफ स्पूल विनिर्देशः PND630
गतिः 6B/12B: 70-166rpm

18B: 62-146rpm

स्ट्रांगिंग पिचः 6B/12B: 87-843 मिमी

18B: 99-952 मिमी

रोटेशन गति रूपांतरण चरणों की संख्या 6 चरणों है
फ्रेम संरचना 4 समान भाग
यांत्रिक घर्षण तनाव को नियंत्रित करता है, और तनाव समायोजन सुविधाजनक है।
शाफ्ट रहित वायवीय क्लैंपिंग और ढीला करने वाला स्पूल, यांत्रिक स्वचालित तालाबंदी और बीमा, संचालित करने में आसान, तेज़ और सुरक्षित।
तार टूटने पर स्वचालित रूप से रुक जाता है।


4.3 मीटर काउंटर:
मीटर पहिया की परिधि 500 मिमी है
अधिकतम मीटर लंबाई 9999.9 मीटर
सटीकता त्रुटि ≤3‰
यह दोहरे पहिया संरचना को अपनाता है और क्षैतिज रूप से स्थापित किया जाता है; प्रेसिंग व्हील पर एक बफर स्प्रिंग है, और इनलेट और आउटलेट पर तार रोलर्स हैं।

4.4 Φ2000 डबल ट्रैक्शन डिवाइस:

ट्रैकिंग विधिः दोहरी नालीदार पहिया, दोहरी सक्रिय ट्रैकिंग।
ट्रैक्शन व्हील का व्यासः Φ2000 मिमी
ट्रैक्शन लाइन की गतिः 14.5-59 मीटर/मिनट
ट्रैक्शन गियर की गतिः 36 कदम


4.5 Φ2500 टेकअप मशीन:

अप्ट-अप रील विनिर्देशः PN1250-PN2500
अधिकतम भारः 12T
अप्ट-अप मोटरः 8kg.m
केबल का अधिकतम व्यास: Φ50 मिमी
यह टॉर्क मोटर को अपनाता है, जो संचालन में विश्वसनीय और संचालन और रखरखाव में सरल और सुविधाजनक है।
संरचना अंत शाफ्ट प्रकार विद्युत clamping या ढीला spool, विद्युत उठाने spool है।
लीड स्क्रू केबल को अपनाकर, ले जाने की गति को ट्रैक किया जा सकता है, और व्यवस्था की दूरी को बिना कदम के समायोजित किया जा सकता है।

4.6 यांत्रिक ट्रांसमिशन प्रणाली:

मुख्य ड्राइव मोटर की शक्तिः 110KW (AC)
यांत्रिक ट्रांसमिशन सिस्टम में मुख्य मोटर, मुख्य रिड्यूसर, ट्रांसमिशन ग्राउंड शाफ्ट आदि शामिल हैं।

4.7 विद्युत और इलेक्ट्रॉनिक नियंत्रण प्रणालीः

इस मशीन की बिजली की आपूर्ति तीन-चरण पांच-वायर प्रणाली, 380V (± 10%), 50HZ है।
मशीन की मुख्य मशीन एसी मोटर और आवृत्ति रूपांतरण नियंत्रण को अपनाती है; टेकअप टॉर्क मोटर को अपनाता है, जो सुचारू रूप से शुरू और बंद कर सकता है,और संचालन और रखरखाव सरल और सुविधाजनक हैं; पूरी मशीन को सीमेंस प्रोग्राम करने योग्य नियंत्रक द्वारा नियंत्रित किया जाता है।


4.8 वायु स्रोत की आवश्यकताएंः
वायु दबावः 0.6Mpa
हवा का आयतनः 1.0m3/मिनट
संपीड़ित हवा सूखी, अशुद्धियों और धूल से मुक्त होनी चाहिए।

5अक्सर पूछे जाने वाले प्रश्न:
प्रिय ग्राहकों, स्ट्रैंडिंग मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी सीखना चाहते हैंः
1. नंगे तार का व्यास
2.नरम तार या कठोर तार
3घुमाए जाने वाले तारों की मात्रा
4घुमाव के बाद क्षेत्र।

शुभकामनाएँ।

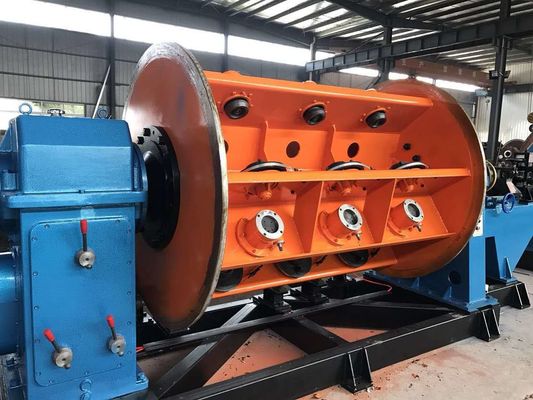

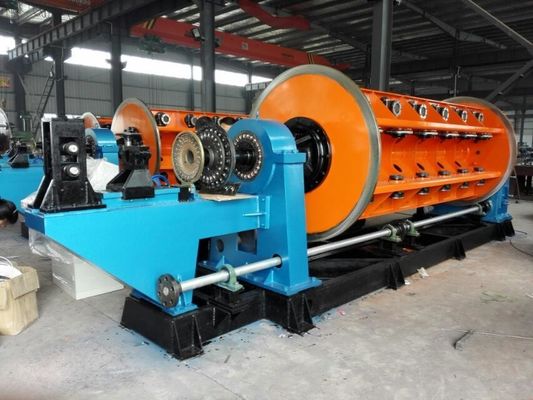

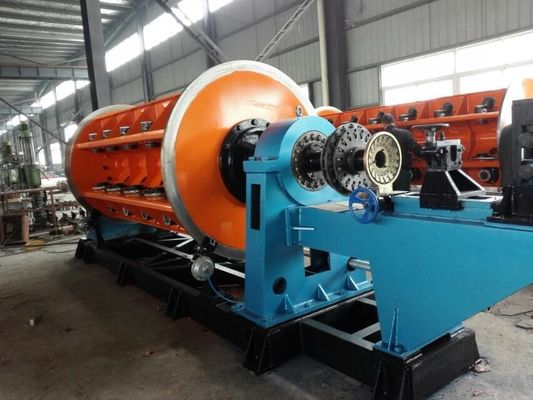

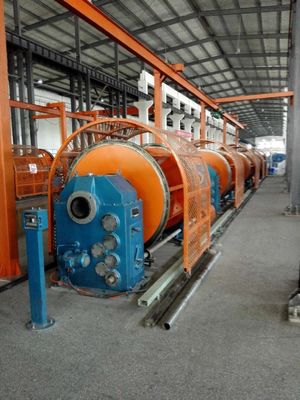

6. संदर्भ तस्वीरें
