उच्च गुणवत्ता वाले घुमावदार ग्रह पिंजरे केबल स्ट्रैंडिंग मशीन तार और केबल स्ट्रैंडिंग मशीन

1सामान्य विवरण:
यह मशीन मुख्यतः नंगे तांबे के तार, नंगे एल्यूमीनियम के तार आदि को मोड़ने के लिए उपयोग की जाती है।

2. तकनीकी पैरामीटर:















3मुख्य विद्युत घटक









4.विस्तृत विवरण:
4.1 Φ1600 केंद्र तार भुगतान-बंद:
भुगतान रोल विनिर्देशः PN630-1600
अधिकतम लोड क्षमताः 4 टन
तनाव यांत्रिक घर्षण द्वारा नियंत्रित किया जाता है और आकार को समायोजित किया जा सकता है।
भुगतान-ऑफ अंत-अक्ष टॉपिंग प्रकार है जिसे ऊंचाई समायोजन सुनिश्चित करने के लिए अकेले ऊपर और नीचे ले जाया जा सकता है। दोनों स्तंभ एक ही समय में या अलग-अलग अक्ष में स्थानांतरित हो सकते हैं।लोडिंग स्पूल और लोडिंग और अनलोडिंग के दौरान सीमित सुरक्षा के दौरान एक फिसलन सुरक्षा उपकरण है.
4.2 12B, 18B, 24B स्ट्रैंडिंग बॉडी:
पे-ऑफ स्पूल विनिर्देशः PND630
गतिः 6B/12B: 95rpm
18B: 85 आरपीएम
24B: 75rpm
स्ट्रैन्डिंग पिचः 6B: स्टेपलेस समायोजन
12B: चरणहीन समायोजन
18B: चरणहीन समायोजन
24B: चरणहीन समायोजन
घुमावदार शरीर के छोर बड़े असर द्वारा समर्थित हैं, और मुख्य अक्ष मोटी निर्बाध स्टील पाइपों द्वारा संसाधित किया जाता है। स्ट्रैंड शरीर समग्र स्टील प्लेट प्रसंस्करण संरचना है।वहाँ कुल 6 सेट समर्थन पहिया हैं, 12 बी के लिए 1 सेट, 18 बी के लिए 2 सेट और 24 बी के लिए 3 सेट।Stranding पिंजरे और मुख्य धुरी के बीच कनेक्शन सिकुड़ना डिस्क और कुंजी कनेक्शन प्रकार है कि लंबे समय के लिए उच्च गति पर घूर्णन Stranding शरीर सुनिश्चित कर सकता है गोद लेता है.
स्ट्रांगिंग बॉडी का बैक ट्विस्टिंग तिरछी गियर द्वारा प्राप्त किया जाता है जो कवर द्वारा संरक्षित है। बैक ट्विस्टिंग गियर और क्रेड का कनेक्शन स्प्लिट शाफ्ट प्रकार का होता है।
गियरबॉक्स राल रेत कास्टिंग बॉक्स का उपयोग करता है, जो छिड़काव के साथ इलाज किया जाता है। आकार सपाट और सुंदर है। इसमें कोई छिद्र और अवशेष नहीं है। यह प्रभावी रूप से कंपन को अवशोषित कर सकता है, शोर को कम कर सकता है,और संचरण की स्थिरता में वृद्धि.
तार की डिस्क को अंत शाफ्ट प्रकार द्वारा क्लैंप किया जाता है, क्लैंपिंग या रिलेक्समेंट में नट कवर का उपयोग किया जाता है, और एक सुरक्षित लॉक डिवाइस होता है; पालना के दोनों छोरों का असर हृदय-प्रकार का असर अपनाता है।
स्ट्रैंडिंग बॉडी और क्रेड-रैक छेद को सीएनसी बोरिंग और फ्रिलिंग मशीनिंग सेंटर द्वारा संसाधित किया जाता है,जो कुंड के दोनों छोरों पर अक्ष छेद और घुमावदार पिंजरे पर छेद के बिंदुओं की समकक्षता सुनिश्चित करते हैं, जो उपकरण के सेवा जीवन को बढ़ाता है।
तनाव का भुगतान यांत्रिक घर्षण नियंत्रण है, आकार को समायोजित किया जा सकता है, फ्लैट तनाव बेल्ट का उपयोग किया जाता है, और शीर्ष स्टील बेल्ट 65mn स्प्रिंग स्टील का उपयोग करता है।
तार से जुड़ा हुआ एक सुरक्षा यंत्र तार के मॉड्यूल से करीब से जुड़ा होता है ताकि यह सुनिश्चित हो सके कि इसमें जुड़ा हुआ स्वचालित पार्किंग कार्य हो।
लोडिंग और अनलोडिंग स्पूल के संचालन को सुविधाजनक बनाने के लिए फंसे हुए शरीर के सामने चाबी, पुलिस घंटी और गतिशील बटन हैं।
प्रत्येक फंसे हुए शरीर में प्यूमेटिक बटरफ्लाई ब्रेक का उपयोग किया जाता है, जो ब्रेकिंग के लिए संवेदनशील और विश्वसनीय होता है।
स्ट्रांगिंग गियरबॉक्स में एक अलग मोटर का उपयोग किया जाता है जो स्नेहन के लिए गियर पंप को चलाता है।
फंसे हुए शरीरों के प्रत्येक खंड में सुरक्षित सुरक्षा बाड़ें हैं।
ट्रांसमिशन ग्राउंड शाफ्ट कनेक्शन कॉलम-सेलिंग जोड़ों का उपयोग करता है।
वोल्फ्रेम स्टील के मोल्ड का प्रयोग किया जाता है।

4.3टैक करने वाला उपकरण
टैपिंग प्रकारः 2 डिस्क, अर्ध-कट प्रकार
टैप पैड का व्यासः Φ400 मिमी
टैप करने की गति:170-380r/min
टैपिंग पिक्थ:15-240 मिमी
टेपिंग सामग्री: गैर धातु बैंड जैसे पॉलीकैटिस बैंड, गैर बुना कपड़े और गैर बुना स्ट्रिप्स
टैपिंग घास काटने की मशीन की शक्तिः 11KW (AC)
यांत्रिक घर्षण तनाव नियंत्रण, आकार समायोजित किया जा सकता है।

4.4 मीटर काउंटर:
मीटर पहिया की परिधि 500 मिमी है
अधिकतम मीटर लंबाई 9999.9 मीटर
सटीकता त्रुटि ≤3‰
यह दोहरे पहिया संरचना को अपनाता है और क्षैतिज रूप से स्थापित किया जाता है; प्रेसिंग व्हील पर एक बफर स्प्रिंग है, और इनलेट और आउटलेट पर तार रोलर्स हैं।

4.5 Φ2500 डबल ट्रैक्शन डिवाइस:
ट्रैकिंग विधिः दोहरी नालीदार पहिया, दोहरी सक्रिय ट्रैकिंग।
ट्रैक्शन व्हील का व्यास: Φ2500 मिमी
ट्रैक्शन लाइन की गतिः 45 मीटर/मिनट
अधिकतम ट्रैकिंग बलः 12T
ट्रैकिंग मोटर की शक्तिः 110KW (AC)
यह सुनिश्चित करने के लिए कि पार्किंग के दौरान तार ढीला न हो, और स्ट्रांगिंग पिच स्थिर हो, एक पार्किंग दबाव तार उपकरण से लैस है।
दो कर्षण पहियों को कर्षण प्रक्रिया के दौरान तार को खरोंचने से बचने के लिए पारस्परिक प्राकृतिक पृथक्करण की संरचनात्मक स्थिति को अपनाया जाता है।
ट्रैक्शन व्हील के ग्रिव की सतह को यह सुनिश्चित करने के लिए पॉलिश किया जाता है कि ट्रैक्शन केबल फंस न जाए।

4.6 Φ2500 टेकअप मशीन:
अप्ट-अप रील विनिर्देशः PN1000-PN2500
अधिकतम भारः 12T
अधिकतम गतिः 65 मीटर/मिनट
तार का अधिकतम व्यास: Φ50 मिमी
मोटर का टॉर्कः 8kg.m
टॉर्क मोटर, विश्वसनीय संचालन, सरल और सुविधाजनक संचालन और रखरखाव को अपनाता है।
तारों की व्यवस्था में स्क्रू रॉड को अपनाया जाता है, लाइनें लाइन की गति को ट्रैक कर सकती हैं, और लाइन की लाइनों को समायोजित नहीं किया जाता है।
स्पूल क्लैंपिंग सुरक्षा, ऊपरी और निचले स्पूल सीमा सुरक्षा और क्रॉस टर्मिनल सुरक्षा के साथ।
यह एक प्रकार का अंत-अक्ष टॉपिंग है जिसे ऊंचाई समायोजन सुनिश्चित करने के लिए अकेले ऊपर और नीचे ले जाया जा सकता है। दोनों स्तंभ एक ही समय में या अलग-अलग अक्षों पर चल सकते हैं।लोडिंग स्पूल और लोडिंग और अनलोडिंग के दौरान सीमित सुरक्षा के दौरान एक फिसलन सुरक्षा उपकरण है.

4.7 विद्युत नियंत्रण प्रणाली:
इस मशीन की बिजली की आपूर्ति तीन-चरण पांच-वायर प्रणाली, 380V (± 10%), 50HZ है।
मुख्य मोटर एसी मोटर, इन्वर्टर नियंत्रण को अपनाता है, ले लो मोटर टॉर्क मोटर को अपनाता है।
पूरी लाइन पीएलसी नियंत्रण को अपनाती है।

4.8 वायु स्रोत की आवश्यकताएंः
वायु दबावः 0.6Mpa
हवा का आयतनः 1.0m3/मिनट
संपीड़ित हवा सूखी, अशुद्धियों और धूल से मुक्त होनी चाहिए।

5अक्सर पूछे जाने वाले प्रश्न:
प्रिय ग्राहकों, स्ट्रैंडिंग मशीन के लिए कई मॉडल हैं. Suitabe मॉडल की सिफारिश करने के लिए, हम कुछ जानकारी सीखना चाहते हैंः
1. नंगे तार का व्यास
2.नरम तार या कठोर तार
3घुमाए जाने वाले तारों की मात्रा
4घुमाव के बाद क्षेत्र।

शुभकामनाएँ।

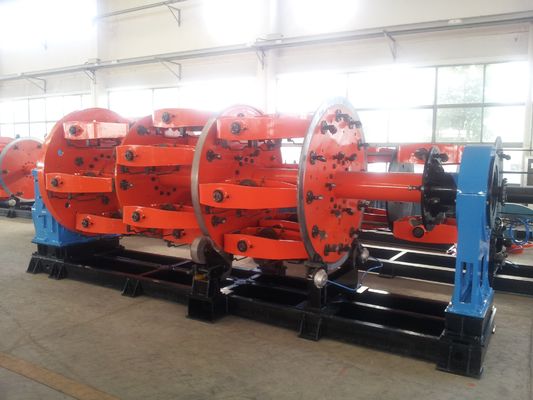

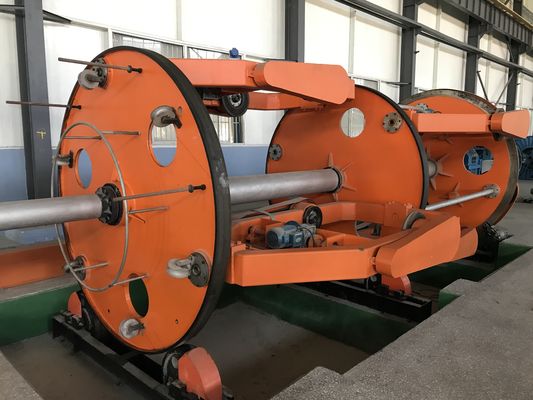

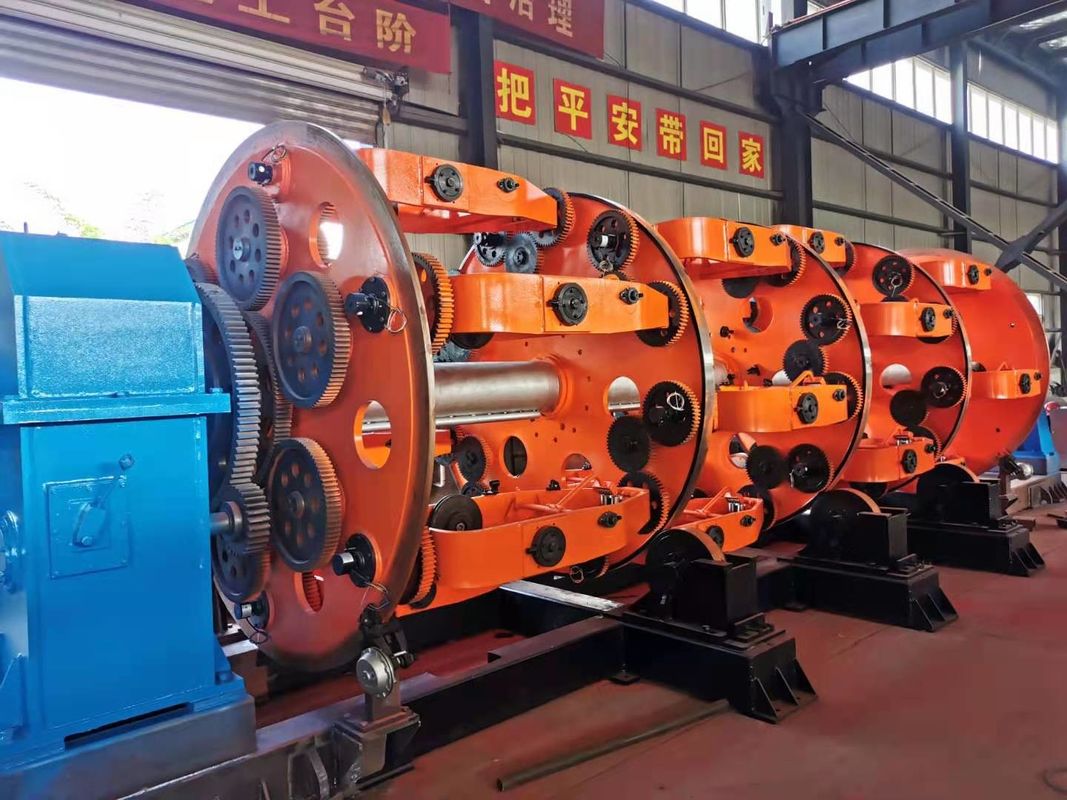

6. संदर्भ तस्वीरें
